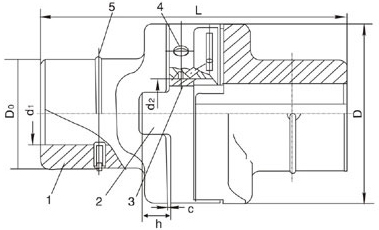

十字滑塊聯軸器
1-半聯軸器
2-滑塊
3-套筒
4-壓注油杯
5-彈性擋圈
|
公稱轉柜
N·m |
許用轉速
r/min |
d1
|
D0
|
D
|
L
|
h |
d2
|
c
|
質量
kg |
|
120
|
|
15
|
32
|
70
|
95
|
10
|
18
|
0.5+0.30
|
1.5
|
|
17
|
20
|
1.47
|
|||||||
|
18
|
22
|
1.43
|
|||||||
|
250
|
20
|
45
|
90
|
115
|
12
|
25
|
2.68
|
||
|
25
|
30
|
2.55
|
|||||||
|
30
|
34
|
2.60
|
|||||||
|
500
|
36
|
60
|
110
|
160
|
16
|
40
|
5.57
|
||
|
40
|
45
|
5.21
|
|||||||
|
800
|
45
|
80
|
130
|
200
|
20
|
50
|
10.00
|
||
|
50
|
55
|
9.46
|
|||||||
|
1250
|
55
|
95
|
150
|
240
|
25
|
60
|
15.40
|
||
|
60
|
65
|
14.46
|
|||||||
|
2000
|
65
|
105
|
170
|
275
|
30
|
70
|
22.41
|
||
|
70
|
75
|
21.29
|
|||||||
|
3200
|
75
|
115
|
190
|
310
|
34
|
80
|
31.50
|
||
|
80
|
85
|
29.80
|
|||||||
|
5000
|
95
|
130
|
210
|
355
|
38
|
90
|
10+0.30
|
44.77
|
|
|
90
|
95
|
42.46
|
|||||||
|
8000
|
95
|
140
|
240
|
395
|
42
|
100
|
59.44
|
||
|
100
|
105
|
57.02
|
|||||||
|
10000
|
|
110
|
170
|
280
|
435
|
45
|
115
|
91.50
|
|
|
120
|
130
|
84.29
|
|||||||
|
16000
|
130
|
190
|
320
|
485
|
50
|
140
|
129.55
|
||
|
140
|
150
|
120.0
|
|||||||
|
20000
|
150
|
210
|
340
|
550
|
55
|
160
|
162.55
|
注：半聯軸器和十字滑塊材料：45鋼，ZG310-570,表面淬火46～60HRC：套筒材料：Q235A鋼。
凸榫與凹榫工作面壓強驗算：
P＝6TcD/（D3-d31）h ≤ 【p】
式中
T8——計算轉矩，N·m；
D——十字滑塊的外徑，mm；
d1——十字滑塊的內徑，mm；
h——十字滑塊凸榫的高度，mm；
【p】許用壓強，當半聯軸器和十字滑塊均為淬火鋼，潤滑良好，【p】＝15～30MPa。當半聯軸器為淬火鋼，十字滑塊為鑄鐵；
【p】＝10～15MPa。
