JQ、JQW、JJQ型夾殼式聯軸器（HG5-213-65）

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

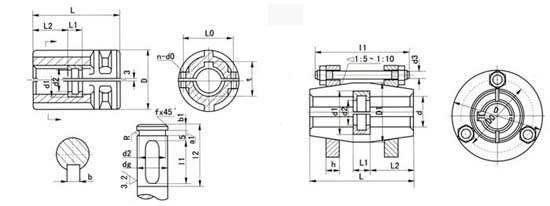

1、JQ、JQW型夾殼聯軸器主要尺寸

標定符號	孔徑	M_max	D	L	L₁ (H₈/j₇)	L₂	L₀	n-d₀	d₁ (H₁₁/h₁₁)	d₂ (H₁₁)	a₁ (H₁₁)	b₁	l₁	l₂	R	f	b	t	重量
JQ-25	25	90	95	110	20	45	58	4-12	32	20	5	4	35	60	0.2	0.4	8	28.3	4.47
JQ-30	30	90	102	130	20	55	64	4-14	38	25	5	4	45	70	0.2	0.4	8	33.3	4.47
JQ-35	35	236	118	162	20	71	80	6-14	43	30	5	4	55	85	0.4	0.6	10	38.3	7.60
JQ-40	40	236	118	162	20	71	80	6-14	48	35	5	6	55	85	0.4	0.6	12	43.3	7.60
JQ-45	45	530	135	190	24	83	94	6-14	57	37	6	5	70	100	0.4	0.6	14	48.8	10.85
JQ-50	50	530	135	190	24	83	94	6-14	62	42	6	5	70	100	0.4	0.6	14	53.8	10.85
JQ-55	55	530	135	190	24	83	94	6-14	67	47	6	5	70	100	0.6	1	16	59.3	10.85
JQ-60	60	1400	172	250	30	110	124	8-18	73	50	8	6	100	130	0.6	1	18	64.4	25.06
JQ-65	65	1400	172	250	30	110	124	8-18	78	55	8	6	100	130	0.6	1	18	69.4	25.06
JQ-70	70	1400	172	250	30	110	124	8-18	83	60	8	6	100	130	0.6	1	20	74.9	25.06
JQ-80	80	2650	185	280	38	131	138	8-18	94	7	10	8	110	145	0.6	1	22	85.4	30.16
JQ-85	85	2650	185	280	38	121	138	8-18	99	75	10	8	110	145	0.6	1	22	90.4	30.16
JQ-90	90	5200	230	330	38	146	164	8-23	105	80	10	8	140	170	0.6	1	25	95.4	56.38
JQ-95	95	5200	230	330	38	146	164	8-23	110	85	10	8	140	170	0.6	1	25	100.4	56.38
JQ-100	100	5200	230	330	38	146	164	8-23	115	90	10	8	140	170	0.6	1	28	106.4	56.38
JQ-105	105	5200	230	330	38	146	164	8-23	120	95	10	8	140	170	0.6	1	28	111.4	56.38
JQ-110	110	9000	260	390	46	172	190	8-23	125	100	12	10	160	200	0.6	1	28	116.4	90
JQ-115	115	9000	260	390	46	172	190	8-23	130	105	12	10	160	200	0.6	1	32	122.4	90
JQ-120	120	9000	260	390	46	172	190	8-23	135	110	12	10	160	200	0.6	1	32	127.4	90
JQ-125	125	15000	280	440	54	193	210	10-23	140	115	14	12	180	225	0.6	1	32	132.4	125
JQ-130	130	15000	280	440	54	193	210	10-23	146	118	14	12	180	225	0.6	1	32	137.4	125
JQ-140	140	15000	300	440	54	193	230	10-23	158	128	14	12	180	225	0.6	1	36	148.4	125
JQ-150	150	28000	340	500	64	218	260	10-33	170	134	16	14	200	255	0.6	1	36	158.4	215
JQ-160	160	28000	340	500	64	218	260	10-33	180	144	16	14	200	255	0.6	1	40	169.4	215
JQ-180	180	31000	380	560	72	244	300	10-33	200	162	18	16	240	285	1	1.5	45	190.4	350
JQ-200	200	33750	420	640	80	280	340	10-33	220	182	20	18	270	325	1	1.5	45	210.4	516

注：JQW型為夾殼式聯軸器是JQ型夾殼式聯軸器取消息懸吊環，避免軸向重復定位的結構，可在單支點機架中使用。

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345 2、JJQ型緊箍夾殼聯軸器主要尺寸

軸徑d	25,30	35,40	45,50,55	65,70	80,85	90,95,100,105	110,115,1200	125,130,140	150,160	180,200
M_max	180	560	900	1400	3150	5600	12500	18000	28000	35000
D	90	105	120	160	180	210	240	280	310	390
D₀	70	85	100	135	155	180	210	240	270	340
D₁	55	70	85	115	135	160	185	210	240	300
h	16	20	24	30	36	40	45	50	55	60
L	130	162	190	250	280	330	390	440	500	640
L₁	120	150	170	220	250	290	350	400	460	600
d₃	M10	M10	M10	M12	M12	M16	M16	M20	M20	M24
重量	3.2	6.3	8.9	21	31	63	79	113	193	430
