底軸承分三足式（SZ型）、底部法蘭式（DL型）、迷宮三足式（MSZ）型、迷宮底法蘭式（MDL）型四種，標定型號如下：

	主體材料代號（見表9-2）
	攪拌軸直徑d
	型號（分SZ、DL、MSZ、MDL四種）

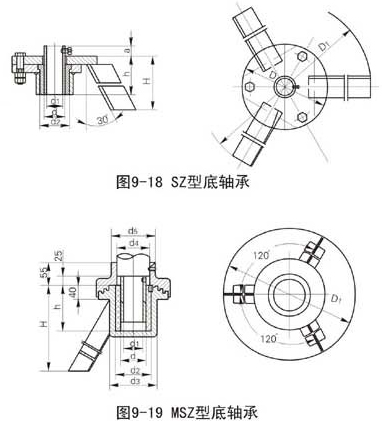

SZ型主要尺寸

公稱軸徑d	d1	d2	D	D1	a	h	H	重量（kg）
30	22	45	140	363	20	50	160	4.33
40	32	55	160	412	20	60	180	5.49
50	40	65	180	455	20	70	200	6.9
65	50	85	200	498	20	90	230	14
80	65	100	230	563	30	105	250	18
95	75	115	250	617	45	120	280	22
110	90	130	270	683	45	135	300	26.5
125	105	145	310	790	45	155	350	34
140	115	165	360	893	45	165	390	49
165	140	190	400	1040	45	165	430	67
190	165	215	440	1040	50	220	450	90

MSZ型主要尺寸

公稱軸徑d	d1	d2	D	D1	h	H	重量（kg）
30	22	45	135	157	35	105	5.1
40	32	55	145	178	45	125	7.1
50	40	65	156	211	55	145	9.6
65	50	85	180	265	70	175	16
80	65	100	195	309	85	195	22
95	75	115	210	359	100	225	30
110	90	130	225	397	115	245	39
125	105	145	245	430	130	260	53
140	115	165	265	500	155	300	69
165	140	190	295	542	165	310	88
190	165	215	320	600	190	340	120

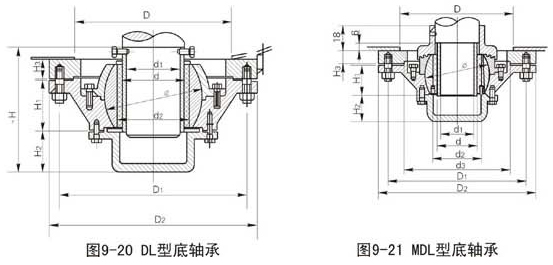

DL、MDL型主要尺寸

公稱直徑d	D	D1	D2	d1	d2	d3	Φ	H1	H2	H3	H	螺柱		重量（kg）
												數(shù)量	直徑×長度
65	220	265	310	50	80	225	120	50	56	32	174	8	M16×50	43.8
80	240	285	330	65	100	245	140	54	66	32	193	8	M16×50	53
95	260	330	375	80	115	255	155	72	74	32	224	12	M16×65	78
110	295	385	430	95	130	300	188	82	84	40	249	12	M20×85	108
125	315	395	440	105	145	363	210	90	90	40	280	12	M20×85	155
140	350	445	490	115	165	413	238	100	95	45	300	12	M20×96	189
165	385	495	540	140	190	463	270	110	100	45	320	16	M20×100	227
190	405	495	540	165	215	463	296	120	105	50	340	16	M20×110	270
