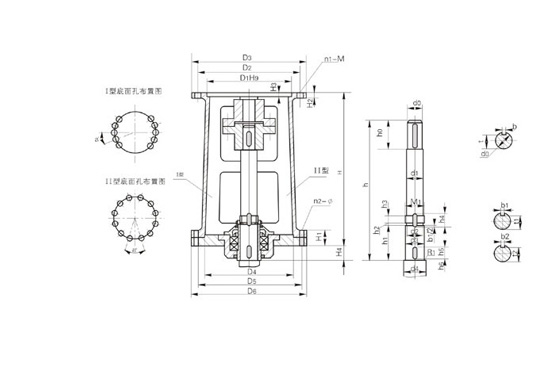

DXJ型單支點機架主要參數及尺寸 機架型號 H H1 H2 H3 H4 輸入端接口 輸出端接口 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ DXJ30AB 470 40 15 4 45 140 200 160 230 190 260 4-M10 6-M12 240 285 315 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ35A 524 48 15 5 47 170 200 230 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ40AB 524 48 15 4 47 200 230 230 260 260 290 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ45A 524 48 15 5 49 200 230 260 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DXJ55AB 570 60 20 6 5 47 270 310 305 340 6-M10 8-M16 325 400 435 30 12-φ14 DXJ65A 634 68 20 6 5 58 316 360 400 8-M12 8-M16 350 420 460 30 12-φ18 DXJ70AB 634 68 20 6 58 316(320) 320 360 400 8-M12 8-M16 350 420 460 30 12-φ18 DXJ80AB 678 76 25 6 5 70 345 360 390 410 430 460 8-M16 8-M20 380 455 495 30 12-φ18 DXJ90A 700 80 25 7 72 400 450 490 12-M16 12-M20 430 510 555 30 12-φ23 DXJ100AB 740 80 25 9 5 76 455(460) 470 520 580 12-M20 480 560 600 22.5 16-φ23 DXJ110A 840 80 30 11 6 76 520 590 650 12-M20 560 650 700 22.5 16-φ27 DXJ120A 840 80 30 11 6 76 520 590 650 12-M20 560 650 700 22.5 16-φ27 DXJ130AB 950 94 30 11 9 85 680 800 880 12-M30 720 810 880 18 20-φ27 DXJ140A 950 94 30 11 9 85 680 800 880 12-M30 720 810 880 18 20-φ27 DXJ150AB 950 94 35 14 10 85 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 DXJ160AB 950 100 35 14 10 95 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 DXJ180AB 1050 100 40 14 10 115 960 1080 1160 20-M30 970 1080 1160 18 20-φ33

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345

機架型號	h(A/B)	攪拌軸軸端尺寸																			重量kg
		h0	h1	h2	h3	h4	h5	h6	d0	d1	d2	M1	d3(h9)	d4	b	t	t1	b1	t2	b2
DXJ30AB	431/445	53	103	3	13	22	30	3	30	32	32.8	M35×1.5	35	40	8	26	31	6	31.5	6	48
DXJ35A	490	53	113	3	15	24	40	3	35	42	42.8	M45×1.5	45	50	10	30	41	6	41.5	6	62
DXJ40AB	479/482	69	113	3	15	24	40	3	40	42	42.8	M45×1.5	45	50	12	35	41	6	41.5	6	62
DXJ45A	481	69	113	3	15	28	40	3	45	47	47.8	M50×1.5	50	65	14	39.5	46	8	46	8	67
DXJ55AB	530	80	118	4	15	27	40	3	55	57	57	M60×2	60	65	16	49	56	8	56	8	107
DXJ65A	590	87	143	4	18	32	50	3	65	71	72	M75×2	75	80	18	58	69	10	70	10	150
DXJ70AB	590/580	87	143	4	18	32	50	3	70	71	72	M75×2	75	80	20	62.5	69	10	70	10	150
DXJ80AB	630/590	91	163	4	18	32	60	3	80	81	82	M85×2	85	90	22	71	79	10	80	10	213
DXJ90A	636	125	168	4	20	36	60	3	90	91	92	M95×2	95	110	25	81	89	12	90	12	276
DXJ100AB	667/641	134	178	4	24	42	60	3	100	111	112	M115×2	115	125	28	90	109	14	109.5	14	326
DXJ110A	712	155	178	4	24	42	60	3	110	112	112	M115×2	115	125	28	100	109	14	109.5	14	505
DXJ120A	712	155	178	4	24	42	60	3	120	122	122	M125×2	125	140	32	108	119	14	119.5	14	5410
DXJ130AB	815/815	197	208	4	28	46	70	3	130	135	137	M140×2	140	150	32	119	132	14	134.5	14	689
DXJ140A	815	197	208	4	32	52	70	3	140	145	147	M150×2	150	160	36	128	142	16	144	16	696
DXJ150AB	根據減速機型號而定	210	208	4	32	52	70	3	150	155	156	M160×3	160	170	36	138	152	16	154	16	708
DXJ160AB		210	227	4	32	52	80	3	160	165	166	M170×3	170	180	40	147	162	16	164	16	930
DXJ180AB		290	242	4	36	58	90	3	180	185	186	B190×3	190	200	45	165	180	18	182	18	1240

注：圖示所注“h”僅與本樣本BLD、LC－Ⅱ、DC－Ⅱ系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。
