1、擺線針輪減速機的使用范圍：
擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速機的一種機械，該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。
2、擺線針輪減速機的主要特點：
a、減速比大、效率高：一級傳動減速比為9-87，雙級傳動減速比為121-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表面無相對滑動，故一級減速效率達94％。
b、運轉平穩、噪音低：在運轉中同時接觸的齒數較多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音均在85dB（A）以下。
c、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套合傳遞至針齒形成滾動摩擦時，摩擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。
d、結構緊湊，體積?。号c同功率的其它減速機相比，重量體積小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。
3、擺線針輪減速機型號標定法：

單級傳動:

電動機功率為0.55KW 減速比為23 型號為10（X系列用相應X型號表示）   配置Y系列電動機 臥式安裝（立式安裝用L表示）。 B系列擺線針輪減速機（X系列用X表示）

雙級傳動

	電動機功率為0.55KW
	減速比為473
	型號為13號與11號組合（X系列用相應X型號表示）
	配置Y系列電動機
	雙級傳動
	臥式安裝（立式安裝用L表示）
	B系列擺線針輪減速機（X系列用X表示）

注：型號表示法中字母D代表配置Y系列電動機

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345

擺線針輪減速機型號對照表（承載能力）

減速機系列	型號對照
X系列	X2	X3	X4	X5	X6	X7	X8	X9	X10	X11	X12
B系列各種型號	B10	B11	B12	B13	B14		B15	B16	B17	B18	B19
	B0	B1	B2	B3	B4		B5	B6	B7	B8	B9
	B12	B15	B18	B22	B27		B33	B39	B45	B55	B65
	B120	B150	B180	B220	B270		B330	B390	B450	B550	B650

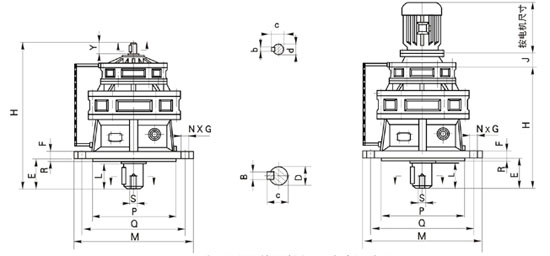

BLE、BLED、XLE、XLED型（雙級）外形及安裝尺寸



















機號

外型尺寸

安裝尺寸

軸端尺寸

重量

H

M

J

E

F

G

N

P

Q

R

S

B

C

D

L

b

c

d

Y

BLE

BLED(約）

BLE

BLED

BLE、BLED120-195號

B120	368	319	260	附 件	70	15	11	6	200	230	4	M8	14	48.5	45	60	5	17	15	22	50	BLE 重 量 ＋ 電 動 機 重 量
130	417	373	340		80	20	13	6	270	310	5	M12	16	59	55	74	5	17	15	22	85
131	443	373	340		80	20	13	6	270	310	5	M12	16	59	55	74	6	20.5	18	35	95
141	505	435	400		101	22	15	8	320	360	5	M12	20	74.5	70	92	6	20.5	18	35	145
142	534	459	400		101	22	15	8	320	360	5	M12	20	74.5	70	92	6	24.5	22	40	160
152	635	535	490		120	30	18	12	400	450	5	M16	25	95	90	113	6	24.5	22	40	240
153	643	547	490		120	30	18	12	400	450	5	M16	25	95	90	113	8	33	30	55	260
163	741	645	580		139	35	22	12	460	520	8	M20	28	106	100	130	8	33	30	55	460
174	863	754	650		182	40	22	12	520	590	10	M24	28	116	110	142	10	38	35	62	690
185	863	983	880		210	50	38	12	680	800	10	M30	32	137	130	202	14	48.5	45	70	1340
195	1502	1350	1160		370	50	39	12	900	1020	10	M42	45	190	180	330	14	48.5	45	70

XLE、XLED42-128號

X42	376	323	260	附 件	79	20	12	6	200	230	4	M8	14	48.5	45	64	5	17	15	22	50	XLE 重 量 ＋ 電 動 機 重 量
53	480	410	340		93	22	12	6	270	310	4	M12	16	59	55	85	6	20.5	18	35	110
63	526	456	400		92	22	16	8	316	360	5	M12	18	69	65	81	6	20.5	18	35	155
64	554	480	400		92	22	16	8	316	360	5	M12	18	69	65	81	6	24.5	22	40	170
74	585	511	430		114	22	18	8	345	390	5	M16	22	85	80	96	6	24.5	22	40	230
84	650	576	490		112	30	18	12	400	450	6	M16	25	95	90	110	6	24.5	22	40	260
85	684	588	490		112	30	18	12	400	450	6	M16	25	95	90	110	8	33	30	55	280
95	784	686	580		170	35	22	12	455	520	8	M20	28	106	100	132	8	33	30	55	480
106	863	754	650		182	40	22	12	520	590	10	M24	28	116	110	142	10	38	35	62	690
117	1108	983	880		210	50	38	12	680	800	10	M30	32	137	130	202	12	43	40	65	1340
128	1502	1350	1160		370	50	39	12	900	1020	10	M42	45	190	180	330	14	48.5	45	70

單級電動機直聯型擺線針輪減速機額定輸入功率表　單位：KW

型號	傳動比
	11	17	23	29	35	43	59	71	87
X2 B10	0.75 0.55		0.55	0.37 0.25
X3 B11	2.2 1.5	1.5 1.1		1.1 0.75		0.55
X4 B12	4 3		2.2 1.5		1.5 1.1		1.1 0.75	0.75
X5 B13	7.5 5.5		5.5 4		4 3	3 2.2	2.2 1.5	1.5
X6 B14	11 7.5				7.5 5.5	5.5 4	4 3	3 2.2	2.2
X7	15 11		11 7.5			7.5 5.5	5.5 4	4
X8 B15	18.5 15			15 11		11 7.5	7.5 5.5	5.5
X9 B16	22 18.5		18.5 15			15 11	11
X10 B17		37	37 30	30 20	22 18.5		18.5 15		15
X11 B18		55			45		37	22	22 18.5
X12 B19			55			45 37	37 22	22 18.5	22 18.5
輸出轉速rpm	輸入1500rpm
	136	88	65	51	42	34	25	21	17
	輸入1000rpm
	91	59	43	34	29	23	17	14	11

注：輸入功率為18.5KW及以上時，請選用1000rpm的輸入轉速。

單級減速機輸出軸許用轉矩表

機號	X2 B10	X3 B11	X4 B12	X5 B13	X6 B14	X7	X8 B15	X9 B16	X10 B17	X11 B18	X12 B19
輸出軸許用轉矩N·M
傳動比	輸入轉速1500rpm								1000rpm
11	48.3	141.7	257.6	483	708.3	965.9	1787	2125.1	4346.8	-	-
17	74.6	149.3	398.1	746.4	1094.7	1492.8	2761.8	3284.3	6717.9	8210.7	11196
23	53.9	202.0	296.2	740.5	1481.8	1481.8	3736.5	3736.5	8079	11109	15148
29	67.9	186.7	373.5	933.7	1867.4	1867.4	2546.5	4711.3	7639.9	14007	19100
35	82	225.4	307.4	819.6	1536.7	2253.8	3673.4	5686.5	6761.8	12294	23051
43	100.7	151.0	377.6	755.2	1384.5	1887.9	2768.9	3775.8	8307	15104	20768
59		207.2	380	759.9	1381.5	1899.6	2590.4	2799.3	9585	15543	23315
71		166.3	332.5	623.5	1246.9	1662.5	2286	4572	11534	13717	18705
87			280.1	764	1120.5	2037.2	2801.2	7639.5	7640	16808	22920

直聯型減速機配置動力源代號

配置動力源	代號
普通電機	D
防爆電機	B
直流電機	Z
調速電機	T
制動電機	N

雙級電動機直聯型擺線針輪減速機額定輸入功率表　單位：KW

A機號	許用扭矩N·M	傳動比
		121	187	289	391	473	595	731	841	1003	1225	1505	1849	2065	2537	3481	4189	5133	7569
		輸入轉速1500rpm
XE42 BE120	540	0.75 0.55	0.55 0.37	0.37	0.25	0.25	0.25	-	-	-	-	-	-	-	-	-	-	-	-
XE53 BE131	1275	2.2 1.5	1.1 0.75	0.75 0.55	0.75 0.55	0.55	-	-	-	-	-	-	-	-	-	-	-	-	-
XE63 BE140	2255	2.2	2.2 1.5	1.5 1.1	1.1 0.75	0.75 0.55	0.75 0.55	0.55	0.55	-	-	-	-	-	-	-	-	-	-
XE74	2650	4 3	3 2.2	2.2 1.5	1.5 1.1	1.1 0.75	0.75 0.55			-	-	-	-	-	-	-	-	-	-
XE85 BE153	4510	7.5 5.5	5.5 4	4 3	3 2.2	2.2 1.5	2.2 1.5	1.5	1.5	1.1	-	-	-	-	-	-	-	-	-
XE95 BE153	8820	7.5	7.5 5.5	5.5 4	5.5 4	4 3	3 2.2	2.2 1.5	1.5	1.5	1.1	-	-	-	-	-	-	-	-
XE106 BE174	11760		11 7.5	11 7.5	7.5 5.5	5.5 4	4 3	3 2.2	2.2	2.2	2.2	-	-	-	-	-	-	-	-
XE117 BE185	21560		15	15	11 7.5	11 7.5	7.5 5.5	5.5	5.5	-	-	-	-	-	-	-	-	-	-
XE128 BE195	29400			18.5	15	11	11 7.5	7.5	7.5 5.5	5.5	-	-	-	-	-	-	-	-	-

配置Y系列電機時尺寸J表　單位：mm

電機功率	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	11	15
電機極數	四級
X2,B10	71	71
X3,B11	83	83	83	83	96	96
X4,B12	89	89	89	89	89	89	89
X5,B13			81	81	96	96	96	120	120
X6,B14						125	125	125	125	140	140
X7,X8,B15							80	100	100	130	130

電機功率	15	18.5	7.5	11	15	18.5	22	30	37	45	55
	四級					六級
X7,X8,B15	130	130
X9,B16			105	135	135	135	135
X10,B17			130	130	130	130	130	162	162
X11,B18						203	203	233	233	233	233
X12,B19						215	215	255	255	255	255
