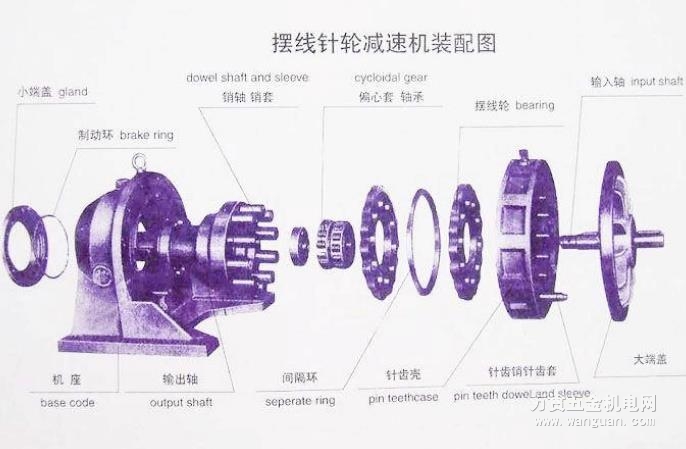

擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。為大家提供的關于擺線針輪減速機使用說明書，擺線針輪減速機安裝步驟。希望對大家有所幫助。
擺線針輪減速機使用說明書：使用條件
1、擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。部分型號擺線針輪減速機只允許單方向旋轉。
2、輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力，在有較大軸向力和徑向力時須采取其他措施。
擺線針輪減速機使用說明書：潤滑
1、臥式擺線減速機在正常情況下采用油池潤滑，油面高度保持在視油窗的中部即可，在工作條件惡劣，環境溫度處于高溫時可采用循環潤滑。
2、擺線針輪減速機在常溫下一般選用40#或50#機械油潤滑，為了提高減速機的性能、延長擺線針輪減速機的使用壽命，建議采用70#或90#極壓齒輪油，在高低溫情況下工作時也可應重新考慮潤滑油。
3、立式安裝行星擺線針輪減速機要嚴防油泵斷油，以避免減速機的部件損壞。
4、加油時可旋開機座上部的通氣帽即可加油。放油時旋開機座下部的放油塞，即可放出污油。該減速機出廠時內部無潤滑油。
5、第一次加油運轉100小時應更換新油，（并將內部污油沖干凈）以后再連續工作，每半年更換一次（8小時工作制），如果工作條件惡劣可適當縮短換油時間，實踐證明減速機的經常清洗和換油（如3-6個月）對于延長減速機的使用壽命有著重要作用。在使用過程中應經常補充潤滑油。
6、出廠的減速機已加潤滑油脂，每六個月更換一次。油脂采用二硫化鋁-2#或2L-2#鋰基潤滑油脂。
擺線針輪減速機安裝步驟

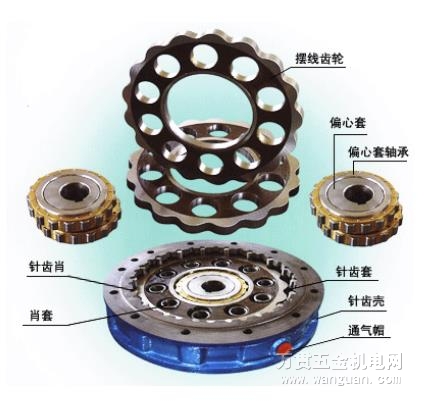

首先在購買擺線輪的時候要檢查兩片擺線輪是不是一對。擺線輪的制造是以對(即一付）為單位的。購買也是一對或者一付一付的買，每一付的單只擺線針輪不能夠換用，而且擺線輪的兩片輪在生產過程中是不分開的。一對的概念是兩片擺線輪能完全重合（即有鋼印字的一面同時向上重疊放置時），包擴軸承孔，十孔（軸銷孔）和外齒型同時完全重合。正面看就像是一片。如果能完全重合，證明是一對，不能重合。說明不是一對，不能用。注意。擺線輪是有反正的。擺線輪上都有標記，安裝時有標記的一面必須朝上。每對擺線輪的標記也不同。每個廠家打字號標記的位置不同。國內廠家標記位置一般是重合位置標記，（標志位置重合），不過也有安裝位置標記。無論標記在什么地方，那只是幫助檢驗是不是一對輪的輔助手段。
第二步要將擺線輪的其中一片旋轉180度。即當中間軸承孔和十孔完全重合時，外齒型正好錯位。上片的齒跟位置正好是下片的齒頂位置。注意。這兩個輪的相對位置一定要記住。最好自己畫上標記?；蛴涀≥喩显瓉淼臉?biāo)記的位置。（這是單齒差的擺線輪。雙齒差的則不用轉180度）
第三步是將一片擺線輪放入針齒殼。先用手轉動看是否流暢。是否擺動。
第四步放入偏心軸承。因為擺線輪的軸承孔相當于偏心軸承的外套。所以偏心軸承的正確位置是下片擺線輪的軸承孔正好完全含住偏心軸承的圓柱滾珠。
第五步放入間隔環。就是比擺線輪小點的一個鐵圈
第六步再放入另一片擺線輪。放這個輪子時是最關鍵的。必須把這個擺線輪的鋼印的字和底下那個擺線輪的字一樣都要朝上，而且也必須上下兩個擺線輪的鋼印字正好是錯開180度，而在一條直線上，而并不是上下兩個擺線輪的字重合放置！這一點是要特別注意的?。ㄗⅲ簜€別廠家已經在擺線輪上面做好了安裝重合標記是例外，不過所有的擺線針輪減速機的上下兩個擺線輪必須錯開180度?。?/span>
第七步，在擺線輪的孔里對應放上軸套，要用手轉動，看能不能轉動。檢查安裝是否正確。如果能平穩轉動就可以裝上機座部分，合成一個完整的擺線針輪減速機了。
