一級圓柱齒輪減速機電動機選擇
1、電動機類型和結構的選擇：選擇Y系列三相異步電動機，此系列電動機屬于一般用途的全封閉自扇冷電動機，其結構簡單，工作可靠，價格低廉，維護方便，適用于不易燃，不易爆，無腐蝕性氣體和無特殊要求的機械。
2、電動機容量選擇：
電動機所需工作功率為： 式（1）：Ｐd＝ＰＷ／ηa (kw)
由式(2)：ＰＷ＝ＦV/1000 (KW) 因此 Pd=FV/1000ηa (KW)
由電動機至運輸帶的傳動總效率為： η總=η１×η２３×η３×η４×η5 式中：η1、η2、η3、η4、η5分別為帶傳動、軸承、齒輪傳動、聯軸器和卷筒的傳動效率。 取η１=0.96，η２＝0.98，η３＝0.97，η４＝０.９７ 則： η總=0.96×0.98３×0.97×0.99×0.96 =0.83 所以：電機所需的工作功率： Pd = FV/1000η總 =(2000×1.8)/(1000×0.83) =4.3 (kw)
3、確定電動機轉速 卷筒工作轉速為： n卷筒＝60×1000·V/（π·D） =(60×1000×1.8)/（４5０·π） =76.4 r/min 根據手冊Ｐ７表１推薦的傳動比合理范圍，取圓柱齒輪減速機傳動一級減速器傳動比范圍Ｉ’=3～６。 ?。謳鲃?dòng)比Ｉ１’=２～４。則總傳動比理論范圍為：Ｉa’＝６～２４。 故電動機轉速的可選范為 N’d=I’a×n卷筒 =(6～24)×76.4 =463.8～1833.6 r/min 則符合這一范圍的同步轉速有：750、1000和1500r/min 根據容量和轉速，由相關手冊查出三種適用的電動機型號：（如下表）
綜合考慮電動機和傳動裝置的尺寸、重量、價格
方 案
電動 機型 號
額定功率
電動機轉速 (r/min)
電動機重量 N
參 考 價 格
傳動裝置傳動比
同步轉速
滿載轉速
總傳動比
V帶傳動
減速 器
1
Y132S-4
5.5
1500
1440
650
1200
18.6
3.5
5.32
2
Y132M2-6
5.5
1000
960
800
1500
12.42
2.8
4.44
3
Y160M2-8
5.5
750
720
1240
2100
9.31
2.5
3.72
和帶傳動、減速器傳動比，可見第2方案比較適合。 此選定電動機型號為Y132M2-6，其主要性能：

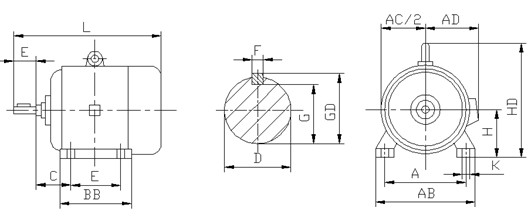

電動機主要外形和安裝尺寸：
| 方 案 | 電動 機型 號 | 額定功率 | 電動機轉速 (r/min) | 電動機重量 N | 參 考 價 格 | 傳動裝置傳動比 | |||
| 同步轉速 | 滿載轉速 | 總傳動比 | V帶傳動 | 減速 器 | |||||
| 1 | Y132S-4 | 5.5 | 1500 | 1440 | 650 | 1200 | 18.6 | 3.5 | 5.32 |
| 2 | Y132M2-6 | 5.5 | 1000 | 960 | 800 | 1500 | 12.42 | 2.8 | 4.44 |
| 3 | Y160M2-8 | 5.5 | 750 | 720 | 1240 | 2100 | 9.31 | 2.5 | 3.72 |
| 和帶傳動、減速器傳動比，可見第2方案比較適合。 此選定電動機型號為Y132M2-6，其主要性能： |
電動機主要外形和安裝尺寸：
