擺線針輪減速機由于其不可替代的優點,在塔式起重機、混凝土輸送泵以及混凝土攪拌站等工程機械中得到了廣泛的應用?，F(xiàn)就其基本情況及使用和維修中須注意的問題介紹如下。

1.工作原理

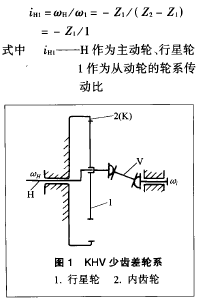

擺線針輪行星傳動和漸開線少齒差行星齒輪傳動同屬KHV行星輪系傳動;工作原理和結構基本相同,不同處只是其齒輪的齒廓不是漸開線而是擺線。其工作原理如圖1所示。市場上供應的大多是一齒差擺線針輪減速機,其傳動比HiI的值等于行星輪的齒數,即:





2.一齒差擺線針輪減速機的結構

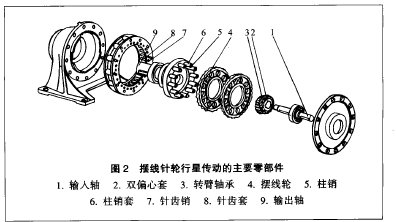

一齒差擺線針輪減速機的主要零部件見圖2。



（1）行星架  由輸人軸和雙偏心套2組成,偏心套上的兩個偏心方向互成1800。
（2）行星輪 即圖中擺線輪4,其齒形通常為短幅外擺線的等距曲線。按運動要求，一個行星輪就可傳動,但為了輸人軸達到靜平衡和提高承載能力,對于一齒差擺線針輪傳動,常采用兩個完全相同的奇數齒行星輪(兩齒差擺線針輪不受此限)在偏心套上,兩輪位置正好相差1800。擺線輪4和偏心套2之間裝有用以減少摩擦的滾子軸承(稱為轉臂軸承)。為節約徑向空間,滾動軸承均采用不要外圈的滾子軸承。
(3)中心輪  針輪殼上裝有針齒銷7,通常針齒銷7上還裝有針齒套8以組成針輪(中心輪)。
(4)輸出機構常采用如圖3所示的銷軸式輸出機構。

3.特點

（1）傳動比范圍大  單級傳動時為9一87,兩級傳動時為121一7569,三級傳動時可達幾十萬。
（2）體積小、質量輕  用它代替兩級普通圓柱齒輪減速機,體積可減小
1/2~2/3,重量約減輕1/3一1/2,傳動功率可達orokw以上。
（3）傳動效率高一般傳動效率為0.90一0.94,最高達0.97。
（4）運轉平穩,過載能力強適用于連續工作的情況下,允許其正、反向轉動。
（5）工作可靠其壽命較普通齒輪減速機可提高2一3倍。但這種傳動機構要求制造精度高,裝配精度高;轉臂軸承處受力大、轉速也較高,是其薄弱環節,因而往往采用加強型滾子軸承。由于其主要功能是輸出扭矩,故其輸人軸、輸出軸不能(或少許)承受軸向力。

4.標注方法

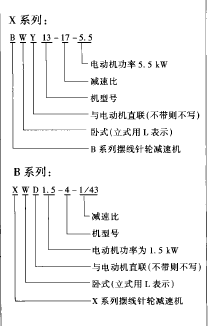

目前市場上供應的擺線針輪減速機品牌多、機型全,常見的有X系列、B系列、WB(微擺)系列等?，F(xiàn)以三聯集團公司機型為例,將其標注方法介紹如下:


5.使用與潤滑

①減速機使用聯軸器與工作機械或電動機連接時,應使其軸線同軸。
②在兩軸上安裝其他零件時,不允許直接錘擊，心防損壞內部零件及裝配質量而影響傳動效果,引起異響及溫升。應利用軸端面上的螺孔,用螺釘、壓板將工件壓人。

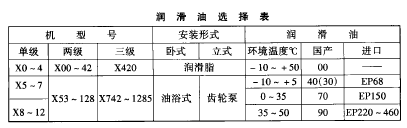

③潤滑油的選用及潤滑方法參照附表或遵照使用說明的規定。相當于兒型(B：型)以下的單級減速機、凡2以下的兩級和凡2。以下的三級減速機,均采用潤滑脂潤滑(推薦使用oo“潤滑脂);其余機型一般均采用潤滑油,但使用前一定要檢查,因許多產品出廠時是不加油的。一般來說,第一次加油運轉一星期后須更換新油,以后每隔三至六個月?lián)Q一次油。



6.裝配注意事項

①裝配前,須將各種零件清洗干凈,要看清兩個擺線輪的裝配標記。
②在滾動及滑動表面涂抹潤滑油,以形成初步潤滑條件。
③注意調整橡膠油封中彈簧的松緊,并涂抹油脂。
④可采用溫差法,將銷軸裝入輸出軸銷孔。為保證連接強度,也應采用溫差法進行緊固環和輸出軸的裝配,而不允許直接敲人。
⑤正常情況下兩片擺線針輪上一定有標記。有的產品是用沖點標記,有的產品上是用非常明顯的圓坑標記,有的產品上標記雖不明顯,但仔細尋找肯定能找其他標記。只有按照說明書、對準標記后裝配,才會容易裝上且運轉正常、無響。一般來說,兩片擺線針輪有以下幾種裝法:
a.兩標記面對面地重合。
b.兩標記面對面地重合后,其中一片再旋轉1800,這種裝法最多。
c.兩標記同朝一面重合。
d.兩標記同朝一面重合后,其中一片再旋轉1800。
如三聯集團公司的擺線針輪減速機裝配時,是將兩片擺線針輪的標記面對面地重合,然后上面一片旋轉180“后進行組裝。如果確實沒有標記,自己拆裝時又沒做標記,那么就得多試幾次,直到銷套能垂直插人每個孔,再試組裝。注意,組完后一定要用手轉動高速軸,感受其運轉是否順暢,只有高速軸運轉平順才表示配是正確的,這一點非常重要。
⑥對直聯型擺錢針輪減速機進行分解時,切忌從端蓋處分解。
